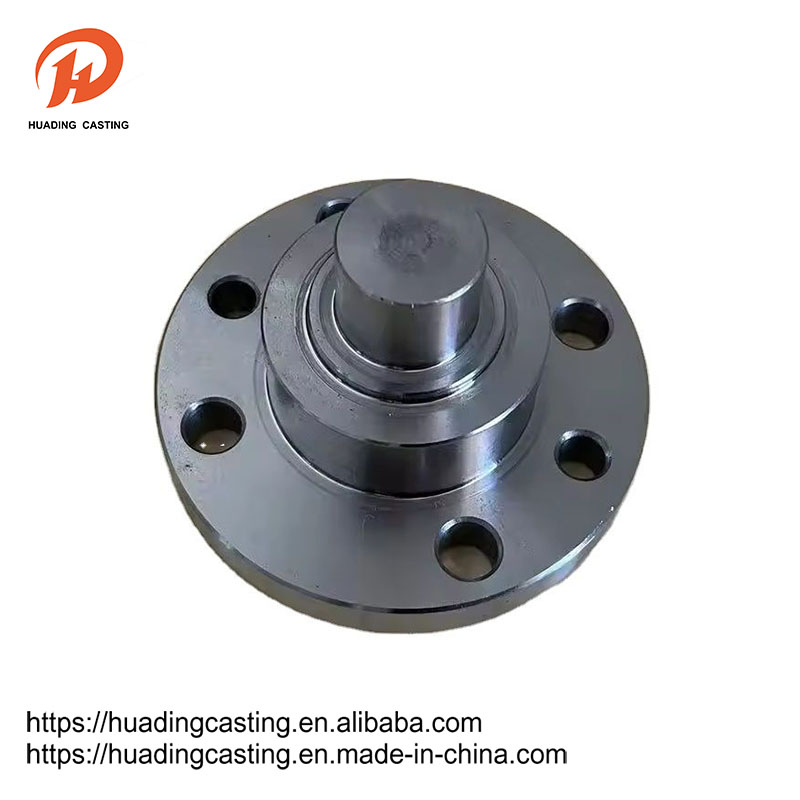

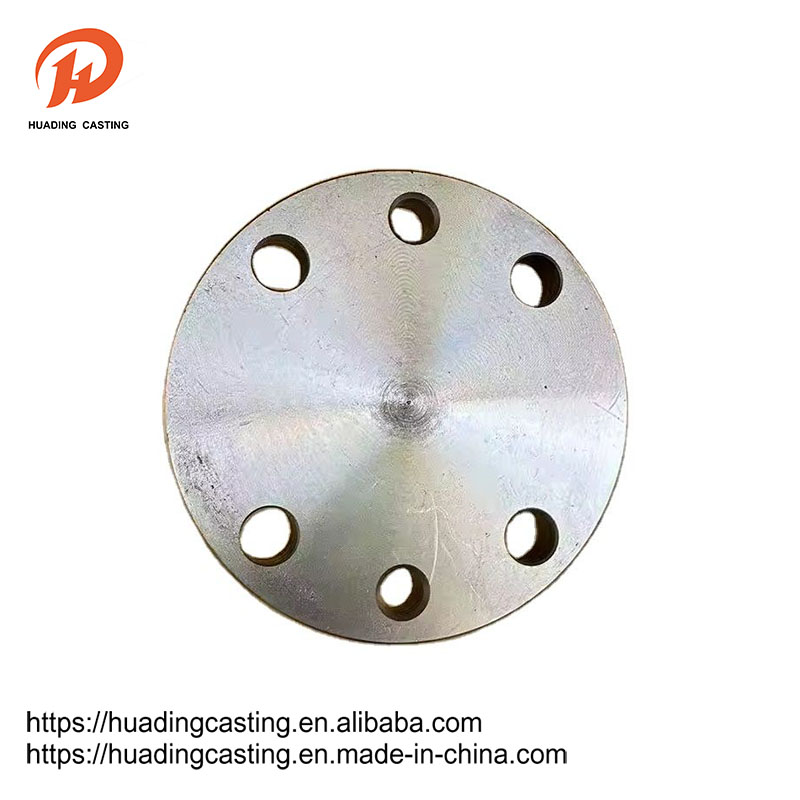

Flange

Flange ແມ່ນສ່ວນຫນຶ່ງທີ່ເຊື່ອມຕໍ່ກັນລະຫວ່າງເພົາແລະເພົາ, ເຊິ່ງໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ລະຫວ່າງທໍ່; ມັນຍັງເປັນປະໂຫຍດໃນການຂົນສົ່ງໃນການນໍາເຂົ້າແລະສົ່ງອອກອຸປະກອນສໍາລັບການເຊື່ອມຕໍ່ລະຫວ່າງສອງອຸປະກອນ, ເຊັ່ນ: Flange Exreverr. ການເຊື່ອມຕໍ່ flange ຫຼື flange ຮ່ວມກັນຫມາຍເຖິງການເຊື່ອມຕໍ່ທີ່ສາມາດຊອກຫາໄດ້ເຊິ່ງເຊື່ອມຕໍ່ໂດຍການຂັດ, gaskets ເປັນກຸ່ມຂອງໂຄງສ້າງປະຈໍາຕົວ. ມີຮູຢູ່ໃນ flange ແລະ bolts ເຮັດໃຫ້ສອງ flanges ເຊື່ອມຕໍ່ແຫນ້ນ. flange ແມ່ນຜະນຶກເຂົ້າກັບ gasket ໄດ້.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

flanges ໄດ້ແບ່ງອອກເປັນການເຊື່ອມຕໍ່ກະທູ້ (ການເຊື່ອມຕໍ່ກະທູ້) flanges, ການເຊື່ອມໂລຫະທີ່ເຊື່ອມຢູ່ແລະມີຮອຍແຕກ. flanges ແມ່ນໃຊ້ເປັນຄູ່, ເສັ້ນລວດລວດສາມາດໃຊ້ສໍາລັບທໍ່ຄວາມດັນຕ່ໍາ, ແລະມີຮອຍຂະຫນາດຂອງຄວາມກົດດັນຫຼາຍກ່ວາ 4 ກິໂລກຣາມ. ໃສ່ກະເປົາລະຫວ່າງສອງລໍາດັບແລະມັດພວກມັນດ້ວຍສາຍປະສົມ. ຄວາມຫນາຂອງຄວາມກົດດັນທີ່ແຕກຕ່າງກັນແມ່ນແຕກຕ່າງກັນ, ພວກເຂົາໃຊ້ໄລປະຕູທີ່ແຕກຕ່າງກັນ. ຈັກສູບນ້ໍາແລະປ່ຽງ, ເມື່ອເຊື່ອມຕໍ່ກັບທໍ່ສົ່ງ, ພາກສ່ວນຂອງອຸປະກອນທ້ອງຖິ່ນແມ່ນຍັງມີຮູບຊົງທີ່ມີຮູບຊົງຄ້າຍຄືກັນກັບດອກໄຟສາຍ. ທຸກພາກສ່ວນເຊື່ອມຕໍ່ທີ່ເຊື່ອມຕໍ່ໂດຍໄລປະຕູຮອບສອງຍົນແລະຖືກປິດໃນເວລາດຽວກັນໂດຍທົ່ວໄປແລ້ວ, ເຊັ່ນວ່າສ່ວນທີ່ມີລະບາຍອາກາດ, ແລະສ່ວນປະເພດນີ້ສາມາດເອີ້ນວ່າ "ພາກສ່ວນທີ່ມີຊື່ສຽງ". ແຕ່ການເຊື່ອມຕໍ່ນີ້ແມ່ນພຽງແຕ່ສ່ວນຫນຶ່ງຂອງອຸປະກອນດັ່ງກ່າວ, ເຊັ່ນວ່າການເຊື່ອມຕໍ່ຂອງ flange ແລະປ້ໍາ, ມັນບໍ່ດີທີ່ຈະໂທຫາ pump "ຊິ້ນສ່ວນຂອງ flange". ຂ້ອນຂ້າງຂະຫນາດນ້ອຍເຊັ່ນ: ວາວ, ແລະອື່ນໆ, ສາມາດເອີ້ນວ່າ "ຊິ້ນສ່ວນຂອງ Flange".

ພາລາມິເຕີຜະລິດຕະພັນ

DN	ມື້	ຂະຫນາດເຊື່ອມຕໍ່				C	N	H	ນິສາ
DN	A	D	K	L	n	C	N	H	ນິສາ
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
